密集型母线槽

密集型母线槽

密集型母线槽适用于交流三相四线、三相五线制，频率50—60Hz，额定电压至690V,额定工作电流40A—5000A的供配电系统，作为工矿、企事业和高层建筑中供配电设备的辅助设备，特别适用于车间、老企业的改造。

 产品描述

此产品为本公司主打产品；密集型母线槽，本公司此型号母线槽代号XLC，不同厂家此类母线槽代号各不相同，常见型号名为CMC或CCX。我们把密集型母线槽又称作密集绝缘插接式母线槽，适用于交流三相四线、三相五线制，频率50—60Hz，额定电压至690V，额定工作电流40A—5000A的供配电系统，作为工矿、企事业和高层建筑中供配电设备的辅助设备。

产品通过CCC强制性质量认证，详情咨询：13515165869

适用范围

额定电压690V以下、工作电流40A-5000A、频率50-60HZ的输配电系统。使用的是“三明治”式相间紧密叠加设计，使母线槽外型更加紧凑、体积更小，从而增强了母线系统的动热稳定性，使母线具有阻抗低、电压降低等优点，杜绝了发生火灾时母线“烟囱效应”的形成，可应用与工地施工大跨距安装。

技术参数

正在装配线进行装配的母线槽

密集型母线槽结构特点

1）散热能力较强

密集型母线槽相与相及相与外壳均紧贴在一起，故能承受较大的电动应力和热应力。并能将导电排所产生的热量迅速散发，载流量大。

接头用绝缘螺栓紧固，同时采用双连接铜排连接，有效增加了接头接触面积，大大降低了接头部位温升。

2）新一代环保产品

密集型母线槽导电排缠绕有阻燃型交联聚乙烯热缩套管，具有较强的绝缘性能，在遇火时无有毒气体散发。

3）布线灵活

密集型母线槽插接口设置灵活方便，可设置大量的插口，通用性较强，当调整用电设备位置时，无需变动供电系统。

大电流双排密集型母线槽

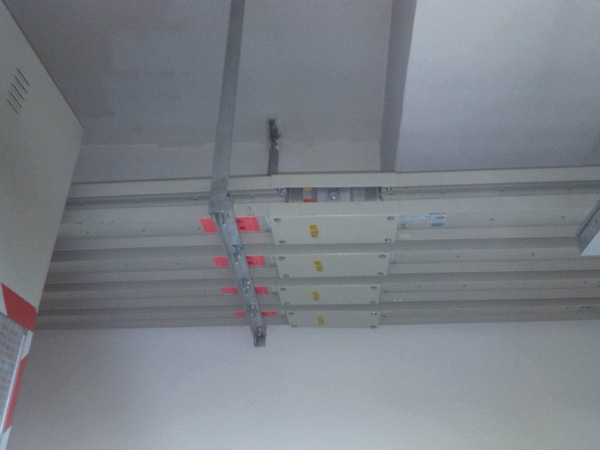

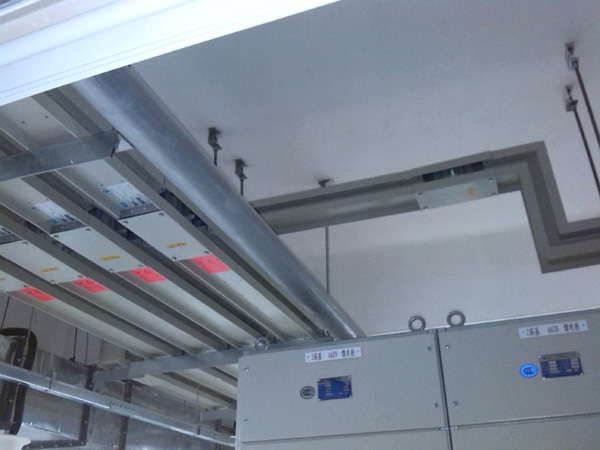

工程图片：
